輸電線路是電力系統的重要組成部分，保證輸電線路的正常運行是整個電網安全運行的前提和保障。隨著電網容量的不斷擴大，對輸電線路的檢測越來越困難，需要大量的人力，這種情況下，輸電線路的運行狀態和故障隱患的不可知性與大電網安全穩定運行的矛盾日趨突出。采用在線監測方法對輸電線路進行監測可以及時發現故障隱患，減少停電次數，提高供電可靠性，降低供電成本，達到提高生產效率的目的。
系統原理:
◆監測系統通過在線測量風速、風向、垂直檔距內導線重量（含導線自重、冰重、風荷載）、絕緣子傾斜角，根據風荷載數學模型確定風阻系數，建立覆冰載荷計算模型；利用絕緣子傾斜角測量和導線自重和桿塔三維受力狀態，建立桿塔不均衡張力和風偏距離數學模型；

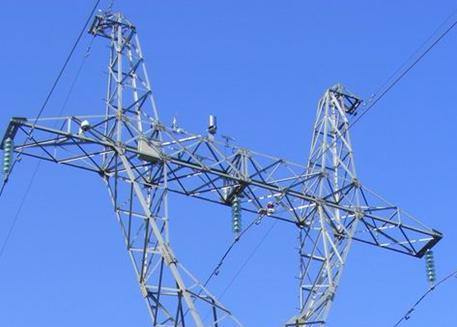

◆在桿塔上安裝氣象、視頻、振動、電流傳感器等裝置，直接獲取數據；采用移動通信網絡進行實時視頻圖象/數據傳輸；
◆根據設計條件，通過專家?guī)旌蛯Ω鞣N理論模型的計算，實現對導線等值覆冰厚度、桿塔不均衡張力、風偏距離、氣象條件、導線振動頻率、絕緣子泄漏電流、現場圖像等過程監測，并根據災害預警，為預防電網因覆冰倒塔等事故的發生提供可靠的依據。
系統組成：
◆導線等值覆冰在線監測模塊
◆微氣象數據監測模塊
◆桿塔受力狀況分析模塊
◆風偏狀態分析模塊
◆視頻在線監測模塊
◆導線應力監測模塊
◆桿塔傾斜度監測模塊
還可根據客戶要求定制相應參數的監測分析模塊。 |
